振動篩的分類有很多，按照物料的運動軌跡可分為圓振動篩和直線篩，這兩類都是砂石場日常生產中應用普遍的篩分設備，在礦山破碎領域，應用較多的是圓振動篩。在實際生產中，選擇圓振動篩還是直線振動篩主要看用戶處理的物料類型和應用領域，篩分的目的不同，選擇的設備也就有所差異了。圓振篩與直線振動篩的樣式和結構組成并沒有本質的區別，物料都是通過篩面振動而得到篩分的目的，但振動軌跡的不同會直接影響篩分的目的。

　　工作原理區別

　　圓振動篩是利用振子激振所產生的復旋型振動而工作的。振子的上旋轉重錘使篩面產生平面回旋振動，而下旋轉重錘則使篩面產生錐面回轉振動，其聯合作用的效果則使篩面產生復旋型振動。其振動軌跡是一復雜的空間曲線。該曲線在水平面投影為一圓形，而在垂直面上的投影為一橢圓形。調節上、下旋轉重錘的激振力，可以改變振幅。而調節上、下重錘的空間相位角，則可以改變篩面運動軌跡的曲線形狀并改變篩面上物料的運動軌跡。

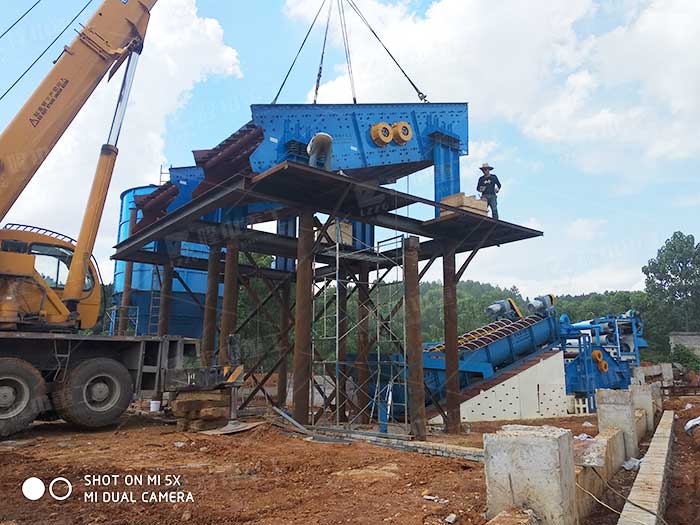

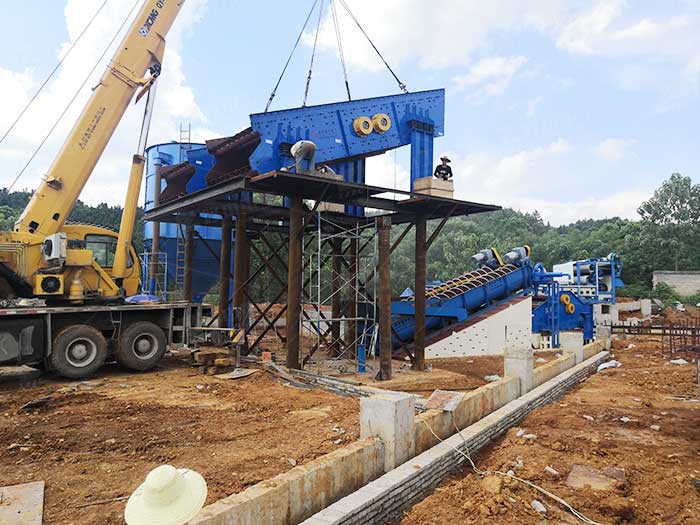

　　圓振動篩

　　直線振動篩利用振動電機激振作為振動源，使物料在篩網上被拋起，同時向前作直線運動，物料從給料機均勻地進入篩分機的進料口，通過多層篩網產生數種規格的篩上物、篩下物，分別從各自的出口排出。

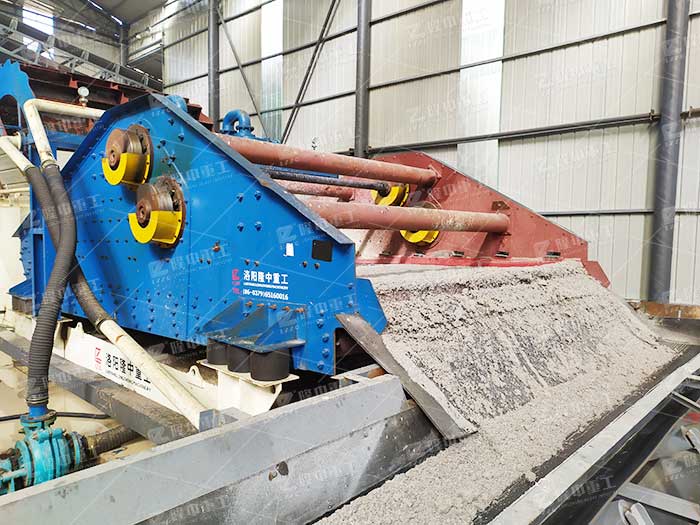

　　直線振動篩

　　兩者對比主要區別

　　1、運動軌跡

　　振動篩上的物料循環運動，直線篩上的物料直線前進。

　　2、振動式

　　圓形振動篩又叫單軸振動篩，因為它的激振器是一根軸，靠慣性電機工作。直線振動篩激振器由兩軸組成，由振動電機工作，故又稱雙軸振動篩。

　　3、堵孔現象

　　振動篩的圓形物料在篩面上以拋物線軌跡運動，使物料盡可能分散，提高物料的反彈力，卡在篩孔中的物料也能跳出來，減少堵孔現象。

　　4、安裝布置

　　直線振動篩由于篩面傾角小，篩面高度降低，便于工藝布局。

　　5、篩面傾斜度

　　根據物料的粒度，圓振動篩可以改變篩面的傾斜角度，從而改變物料沿篩面的移動速度，提高篩機的吞吐量。一般來說，直線振動篩在生產中篩面傾角較小。

　　6、材料

　　一般來說，生產圓形振動篩所用的板材較厚，箱體采用錳鋼制造，以抵抗篩分過程中物料的沖擊。直線振動篩主要由輕質板或不銹鋼板制成。

　　7、應用范圍

　　圓形振動篩主要篩分比重大、顆粒大、硬度高的物料，廣泛應用于礦山、煤礦、采石場等礦業。直線篩主要篩分顆粒細、比重輕、硬度低的物料，主要是干粉、細顆?；蛭⒎畚锪?，廣泛應用于食品、化工、建材、制藥等行業。

　　8、處理能力

　　本發明由于激振器設置在篩箱重心上方，篩箱兩端的橢圓長軸呈下八字形，進料端的橢圓長軸上端朝向出料方向，有利于物料的快速分散，出料端的橢圓長軸上端朝向出料方向，從而降低物料的運動速度，有利于難篩物料的穿透，弧形篩面增加了篩機的有 效面積，從而提高了其處理能力。

　　另外，對于難以篩分的物料，圓形振動篩可以將主軸翻轉，使振動方向與物料運動方向相反，物料沿篩面的運動速度減小(當篩面傾角與主軸轉速相同時)，從而提高篩分效率。
